線性模組是一種直線傳動裝置,主要有兩種方式。一種是滾珠絲杠和直線導軌組成,另一種是用同步帶及同步帶輪組成。其使用范圍廣,安裝方便,精度高,以為廣大的用戶所接受!省去了自己制作直線運動的機構的具體環節。
主體chicuntu

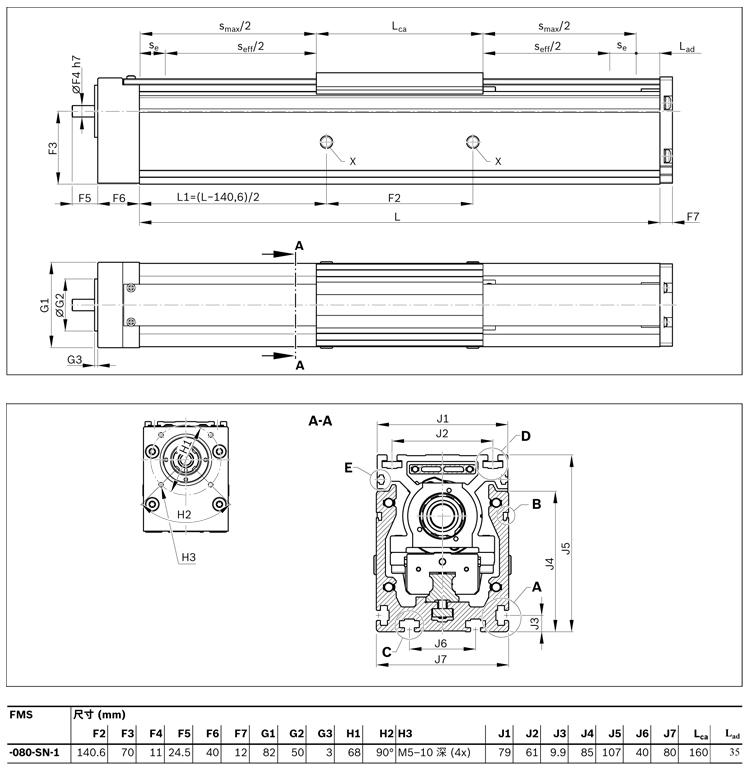

FMS-xxx-SN-1(單軌)
X: 潤滑接口(漏斗形潤滑嘴 DIN 3405-A),兩側,用于用油脂潤滑滑塊。
滾珠絲杠傳動機構的潤滑和關于潤滑的詳細信息見"潤滑"章節 。

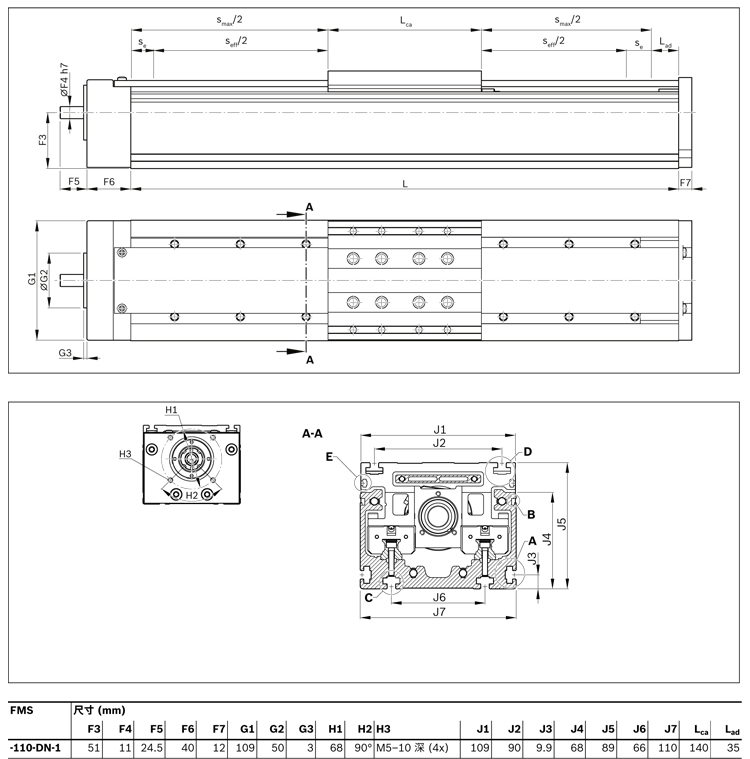

FMS-xxx-DN-1(雙軌)
提示:示意圖的比例不同。精確的輪廓和尺寸參見 CAD 模型。CAD 配置器可通過下列網站獲?。?/p>
https://www.boschrexroth.com"產品配置器"。
電機安裝chicuntu和各個部分見后續頁面。型號名稱見"附加信息"章節。
潤滑見"潤滑"章節。
